TAD402-02，STNC自动排水器

简要描述：

公司已通过 ISO9001：2000国际质量体系认证、欧盟ROHS指令认证及CE认证、美国UL认证

公司不断引进国际先进生产技术与设备，现有厂房 20000平方米，各类设备515台，其中数控车床76台，加工中心6台，精密自动轴芯机2台以及电脑控制检测设备3台、超声波清洗机2台，确保了高精度、高效率、高品质生产。

...

更新时间：2025/10/30 12:57:13
访问量：263

产品咨询联系我们

产品分类

/ Products Classification 点击展开+

详细介绍

公司已通过 ISO9001：2000国际质量体系认证、欧盟ROHS指令认证及CE认证、美国UL认证

技术参数

规格	TAD402-02	TAD402-03	TAD402-04
保证耐压	1.5MPa
使用压力	0.15～1.0MPa
使用温度	0～60℃
接管口径	G1/4	G3/8	G1/2
排水口径	G1/8	G1/4	G3/8
工作介质	压缩气体

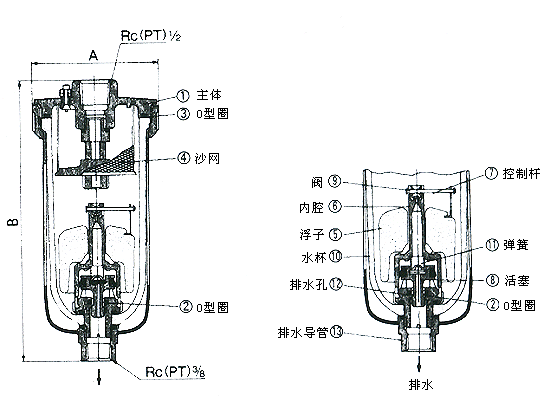

■ 工作原理
*当水杯内无压力时，浮子⑤因自重而下降，阀⑨关闭内腔孔⑥，活塞⑧被弹簧⑾压下，而冷凝水通过⑿排水。

*水杯内有压力时

当压力在正常情况下0.1MPa以上时，活塞⑧克服弹簧⑾向上压，因而排水道⑿关闭，水杯⑩内部与外界隔断。

*水杯内有冷凝水时

当凝水收集到某种程度时，浮子⑤因浮力升起，打开内腔孔⑥，压力进入内腔，活塞⑧被压力和弹簧⑾压下，冷凝水通过排水导管⒀排水。

■ 外形尺寸

　

型号	TAD402-02	TAD402-03	TAD402-04
A	φ82	φ82	φ82
B	182	182	182
